化工厂英亚体育

QJB型英亚体育性能特点
    QJB型英亚体育主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、电气控制等部分构成。搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。

QJB型英亚体育结构图

二、QJB型英亚体育性能特点
1、英亚体育结构紧凑、操作维护简单、安装检修方便、使用寿命长。
2、叶轮具有佳的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3、与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。
4、电机绕组绝缘等级为F级,防护等级为IP68,选用轴承和的电机防凝露装置,使电机的工作更加安全可靠。
5、两道机械密封,材质为碳化钨-碳化钨。
6、根据工艺要求,直联式潜水搅拌可配用导流罩。
7、英亚体育的不锈钢、碳钢精铸焊接叶桨,经优化设计叶片呈后掠式,效率高,具有自洁功能。
8、内部设有泄漏传感器和定子绕组超温保护报警装置。

三、QJB型英亚体育产品用途
    QJB型英亚体育主要应用在市政和工业污水处理过程中的混合、搅拌和环流,也可用于景观水环境的养护,通过叶轮旋转运动达到创建水流的作用,改善水体质量,增加水中含氧量,有效阻止悬浮物的沉积。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

四、QJB型英亚体育适用范围
QJB型英亚体育在下列条件下应能正常连续运行:
1、高介质温度不超过40℃;
2、介质的PH值在5~9之间;
3、液体密度不超过1150kg/m3;
4、长期潜水运行,潜水深度一般不超过20m。

五、QJB型英亚体育安装系统
    QJB型英亚体育的安装系统可在无需排出池中污水的情况下,能快速安装和拆卸英亚体育。当池深H<4米时建议采用安装系统Ⅰ。英亚体育的潜水深度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔。当池深H>4米时建议采用安装系统Ⅱ,需在池底做一混凝土基础(或钢结构底座)。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定,无需预留孔。安装系统Ⅱ用导向钢绳导杆,具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶(如图)的安装条件下更显得操作方便可靠。客户定货时,请提供池深H及池型图,以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢丝、起吊底座外,多台搅拌机可共用一套起吊装置(用户有特殊要录除外)。

QJB型英亚体育安装系统图Ⅰ

QJB型英亚体育安装系统图Ⅰ

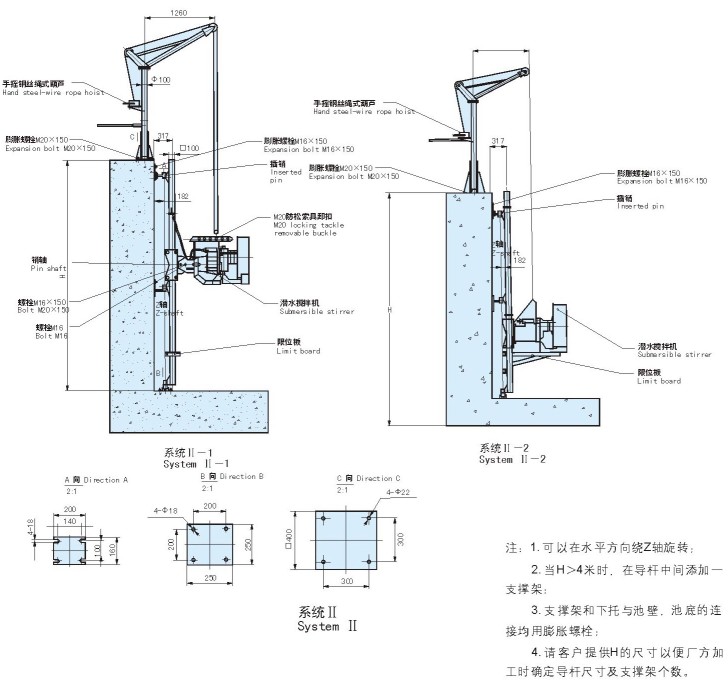

QJB型英亚体育安装系统图Ⅱ

QJB型英亚体育安装系统图Ⅱ

QJB型英亚体育安装系统图Ⅲ

QJB型英亚体育安装系统图Ⅲ


安装注意事项:
◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;
◎吊钩在起吊英亚体育时,叶轮端较水平面上应上仰5°-10°
◎通过起吊装置上的链条的调节,使得英亚体育沿导杆或导向钢丝滑下过程中,起吊钩和英亚体育的起吊重心处于同一垂直线上。

六、QJB型英亚体育选型注意事项
为保证取得佳效果,请使用方提供如下资料:
1、运用目的
2、池型
3、池尺寸
4、介质特性包括粘度、密度、固体物含量等。
5、英亚体育所需要的配套功率是按容积大小,搅拌液体的密度、粘度和搅拌深度而确定的,根据具体情况应采用一台或多台搅拌机。
6、英亚体育必须完全潜入水中工作,不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作。
7、选型问题,请与供应商。

七、QJB型英亚体育型号意义
QJBO.85/8-260/3-740/C/S/P/AL
QJB—英亚体育 推流器
O.85—电机功率
8—电机级数
260—叶轮直径
3—叶轮片数
740-叶轮转速
材质:C-铸铁  S-不锈钢  P-聚氨酯  AL-铝

八、QJB型英亚体育技术性能表

英亚体育型号

额定功率

额定电流

叶轮直径

叶轮轮速(r/min)

重量(kg)

(kw)

(A)

(mm)

铸件式搅拌机

QJBO.85/8-260/3-740/C/S

0.85

4

260

740

55

QJB1.5/6-260/3-960/c/s

1.5

4

260

960

55

QJB2.2/8-320/3-740/c/s

2.2

5.9

320

740

110

QJB4/6-320/3-960/c/s

4

10.3

320

960

115

QJB5.5/4-670/3-295/c/s

5.5

11.3

670

295

350

QJB7.5/4-670/3-330/c/s

7.5

15

670

330

360

QJB11/4-790/3-303/c/s

11

23.4

790

303

400

QJB15/4-790/3-360/c/s

15

29.7

790

360

410

冲压式搅拌机

QJB1.5/8-400/3-740/s

1.5

4.4

400

740

100

QJB2.5/8-400/3-740/s

2.5

7

400

740

100

QJB3/8-400/3-740/s

3

8.6

400

740

100

QJB4/12-615/3-480/s

4

18

615

480

184

QJB5/12-615/3-480/s

5

20

615

480

184

QJB7.5/12-615/3-480/s

7.5

28

615

480

229

QJB10/12-615/3-480/s

10

32

615

480

229

低速推流器

QJB3/2-1100/2-135/P

3

6.4

1100

135

135

QJB1.5/4-1800/2-42/P

1.5

3.6

1800

42

158

QJB2.2/4-1800/2-50/P

2.2

4.9

1800

50

162

QJB3/4-1800/2-56/P

3

6.8

1800

56

162

QJB4/4-1800/2-65/P

4

8.8

1800

65

165

QJB1.5/4-2500/2-36/P

1.5

3.6

2500

36

170

QJB4/4-2500/2-42/P

4

8.8

2500

42

185

QJB5/4-2500/2-56/P

5

11

2500

56

185

QJB型英亚体育的订货须知:
    请提供以下详细数据:1、英亚体育的产品名称与型号;2、英亚体育的叶轮转速(r/min);3、英亚体育叶轮直径(mm);4、英亚体育电机功率(KW);5、英亚体育推力(N);6、英亚体育材质要求(C-铸铁  S-不锈钢  P-聚氨酯  AL-铝);7、英亚体育安装系统深度(m);8、英亚体育是否需要导流罩;9、英亚体育是否配备控制柜; 10、英亚体育是否带其它附件,以便大家的为您正确选型。
